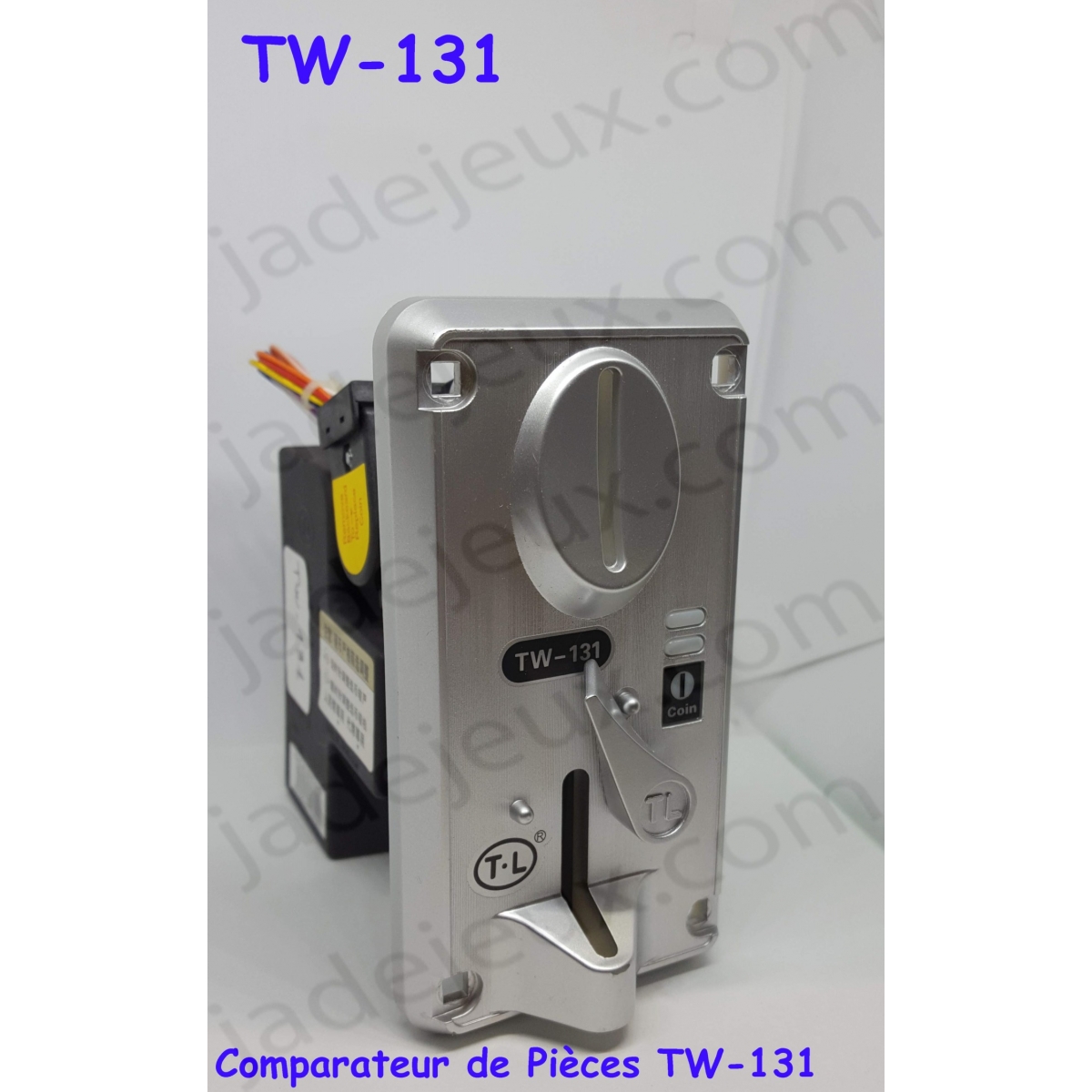

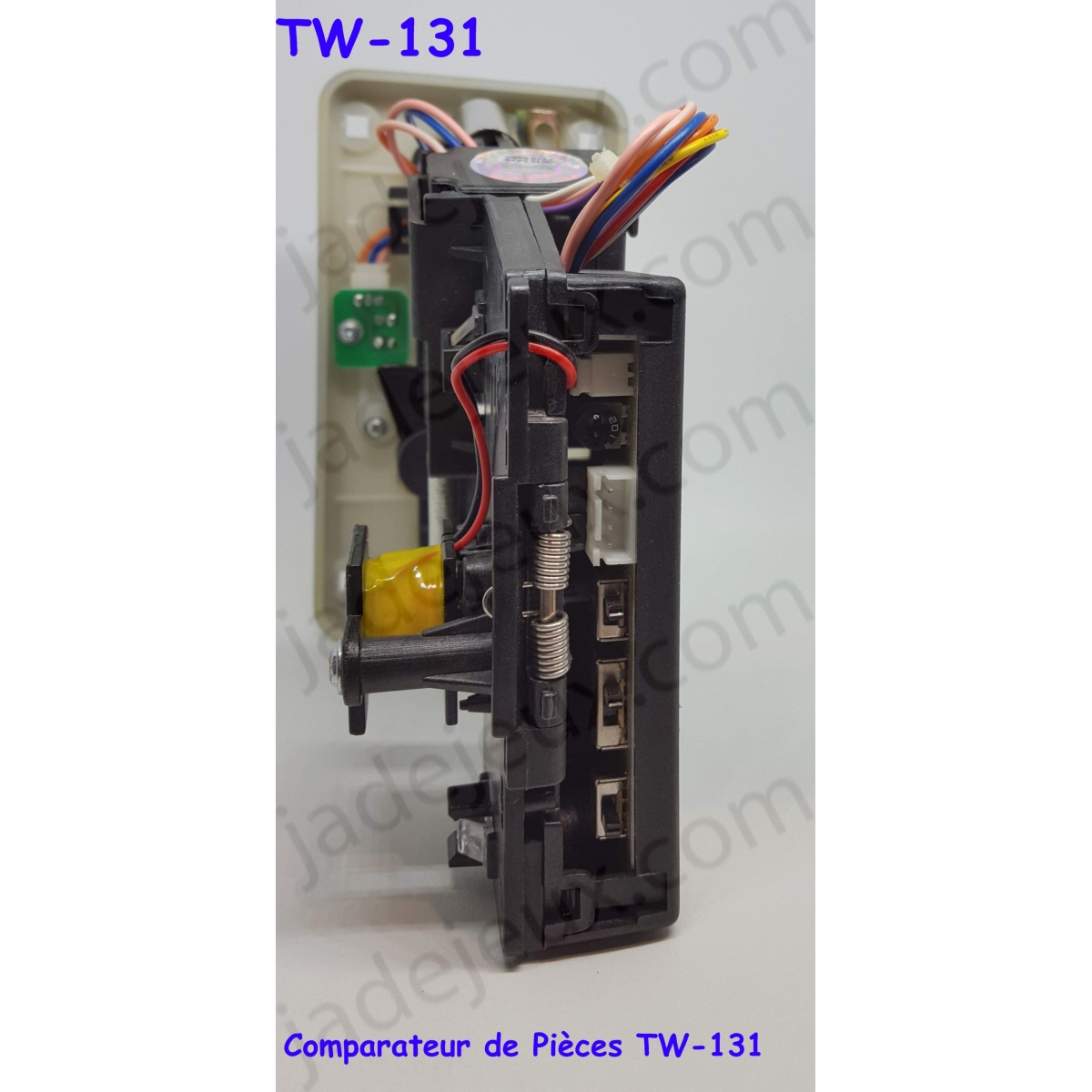

Comparateur de Pièces TW-131

Comparateur de Pièces TW-131

Comme tous les comparateurs, le TW-131 compare la pièce introduite à celle servant de gabarit (laissée en permanence dans le comparateur); si les caractéristiques de la pièce introduite n'excèdent pas la plage de tolérance du comparateur, elle est acceptée et le comparateur délivre un signal de sortie (Coin Signal Output) à relier à l'entrée "Crédit" (Coin1 ou 2) du JAMMA.

- Introduction des pièces "en façade"

- Rejet des mauvaises pièces "en façade"

- Acceptation des bonnes pièces "dessous"

- Plage de diamètre : 22mm à 28mm

- Plage d'épaisseur : 1,7mm à 2,2mm

- Tension d'alimentation : 12VDC

- Contact de sortie "Crédits" : Fermé (NC) ou Ouvert (NO) au repos

- Durée de l'impulsion réglable : 25ms, 50ms et 100ms

- Sensibilté réglable par dip-switch et par potentiomètre

- Led's en façade, rouge et bleue : indications de fonctionnement et défauts
